  华体会(中国) >> 产品展示 >> 记录仪表系列 >> 无纸记录仪

无纸记录仪
关键字:无纸记录仪,记录仪
    HJ-R3000/R4000无纸记录仪广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。记录仪是将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中,无消耗任何常用的记录设施,如:纸张、笔墨,记录在仪器内部的存储数据,通过运算、模拟后显示在液晶屏/数码管。常用显示用液晶屏比较广泛,在液晶屏屏幕上,可以显示数字显示、棒图显示、曲线显示、报警列表等。
    无纸记录仪功能特点:
    ◆无笔、无纸记录,日常维护工作量非常小,运行费用低;
    ◆采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点;
    ◆采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现16路信号采集、记录、显示和12路报警;
    ◆采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
    ◆全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
    (1)Ⅱ型标准信号:0~5V 、0~10mA;
    (2)Ⅲ型标准信号:1~5V 、4~20mA(可配电)
    (3)热电偶:B、E、J、K、S、T、WRE25;
    (4)热电阻:Pt100、Cu50;
    (5)电压小信号:0~20mV、0~100mV;
    (6)电阻信号:0~400Ω;
    (7)频率信号:0~10KHZ;
    (8)提供标准4-20mA 输出;
    (9)根据用户要求定制各种特殊信号(如热工行业的氧碳势0-2V输入);
    (10)频率:PI(0~30kHz,高电平:8.5~30V,低电平:0~4.5V)(订货时要说明)
    (12)隔离阻抗:20MΩ @ 500V
    ◆ 显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;
    ◆ 可以组态显示,工程位号、工程单位、流量累积;
    ◆ 剪贴板的复制和粘贴功能方便用户的参数设置;
    ◆ 12路继电器报警输出,具有闪光报警显示,同时指示各路报警的下下限、下限、上限、上上限报警;
    ◆ 显示精度基本误差为±0.2%FS ;
    ◆ 16 路温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
    ◆ 支持外接微型打印机,手动打印数据、曲线,满足用户现场打印的需求;
    ◆ 配备标准USB 接口,支持USB 1.1 、2.0 优盘,支持FAT16/FAT32 文件系统,历史数据转存快捷方便;
    ◆ 标准串行通讯接口: RS485 和RS232C;
    ◆ 采用新型开关电源,能在交流电源85VAC~265VAC、45~65HZ范围内正常工作;
    ◆ 提供变送器+24VDC隔离配电,简化了系统,节约了费用;
    ◆ 集成硬件实时时钟,掉电情况下时钟也能准确运行,仪表硬件时钟方便企业计量管理;
    ◆ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。
    无纸记录仪
技术指标:
    屏幕: 5.6 英寸TFT真彩图形液晶显示屏、320*240点阵、LED背光;
    精度: 实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;追忆精度:±0.2% F.S.;
    注:热电偶应去掉冷端误差;
    输入规格:全隔离万能输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V;
    隔离阻抗: 20MΩ @ 500V;
    记录容量: 64/128/192/248MB(FLASH 容量可选择);
    电压输入:0-5V、1-5V、0-20mV、0-100mV ( >1MΩ);
    电流输入:0-10mA、4-20mA(阻抗250Ω);
    热电阻: PT100、Cu50(要求三线电阻平衡,引线电阻<10Ω);
    热电偶:S、B、K、T、E、J、F2、WRE25;
    电阻:0~400Ω,
    无纸记录仪图解:
    输出规格: 传感器配电24VDC,负载能力≤700Ω,单独隔离配电≤40mA/路,多16 路隔离配电;
    模拟量输出:4-20mA;负载能力750Ω;
    报警输出:12 路继电器触点输出,触点容量0.5A@125VAC/1A@30VDC,可组态上上限、上限、下限、下下限;
    补偿运算: 蒸汽----根据IFC67 公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量;一般气体----温度、压力补偿测量标准体积流量;天然气----温度、压力补偿测量标准体积流量;液体----温度补偿测量标准体积流量或质量流量;
    补偿范围:蒸汽----压力0.1-4.5MPa,温度100-500℃,密度0.1-100Kg/m3;一般气体----压力0-60Mpa,
    温度-100-500℃,液体----温度-100-500℃,累积范围: 0~9999999999;
    通讯、打印:通讯接口----RS232C 或RS485,波特率----(1200、2400、9600、19200),打印接口----RS232C直接连接微型打印机;
    记录间隔:1 秒至240 秒,共分11 档:1/2/4/8/12/24/36/60/120/180/240 秒可选;
    记录时间:各通道记录时间的长短与FLASH 存储器容量、输入点数及该通道的记录间隔有关数据备份和转存: 128M、256M 、512M、1G 及其它可以兼容的U 盘;
    热电偶冷端补偿误差: ±2℃ ;
    断电保护时间: 内置FLASH 存储器保护参数和历史数据,断电后可永久保存;
    集成硬件时钟:掉电后也能准确运行;
    时钟误差: ±1 分/月;
    供电电源: 85VAC-265VAC,45~65HZ;
    环境温度: 0-50℃、避免日光直晒;
    环境湿度: 0-85%RH;
    净重:≤3.0Kg
    无纸记录仪使用安装事项:
    1、为了防止触电,在接通记录仪电源之前务必进行接地保护。
    2、在记录仪通电前务必确认仪表电源的电源是否与供给电源的电压一致。
    3、在使用中请勿切断记录仪内部或外部的接地保护,否则会使仪表保护动作失效,让使用者处于危险状态。
    4、请勿在可燃性气体、爆炸性气体或有蒸汽的场合运行记录仪,在这样的环境下使用本仪表很危险。
    5、不是专业维修人员,请勿拆卸记录仪前面面板,仪表有部分为高压。
    6、请在切实进行接地保护后将仪表与测量对象或外部控制回路连接。
    7、请严格按无纸记录仪说明书进行操作,防止损坏仪表。
    8、记录仪中塑料零部件较多,清洁时用柔软布擦拭,不能使用苯剂、香蕉水等,以免变色或变形。
    9、请勿让带电品接近信号端子,可能引起故障。
    10、不要让记录仪受到外力冲击。
    11、在使用过程中如你确认记录仪有冒烟、闻到有异味、发出异响等异常情况发生,请立即切断电源,并及时与供货商或产品售后服务联系
    12、本仪表中塑料零部件较多,清扫时请使用干燥的柔软布擦拭。不能使用苯剂,香蕉水等药剂清扫,可能造成变色或变形。
    13、请不要将带电品靠近信号端子,可能引起故障。
    14、请不要对本表冲击。
    15、如果您确认从仪表中冒烟,闻到有异味,发出异响等异常情况发生时,请立即切断供电电源,并及时与供货商或我公司取得联系。
    16、为确保仪表测量正常工作,仪表在使用前请通电热机30分钟
    17、存储媒体是精密产品,请小心使用。
    18、除插入和取出存储媒体外,运行时请关上操作盖。存储媒体和USB接口应减少与灰尘的接触以得到保护。
    19、使用U盘、SD卡请注意静电保护。
    20、在高温(大约40℃以上)使用存储媒体时,请在保存数据时插入存储媒体,数据保存结束后取出放好,不要长期插在仪表上。
    21、打开/关闭电源前,请取出存储媒体。
    22、关于存储媒体的一般使用注意事项,请参见所使用的存储媒体所带的使用说明书。

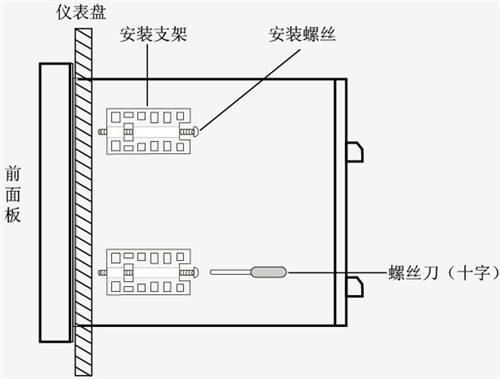

    产品安装示意图:
    图一:
    图二:
